一、简介

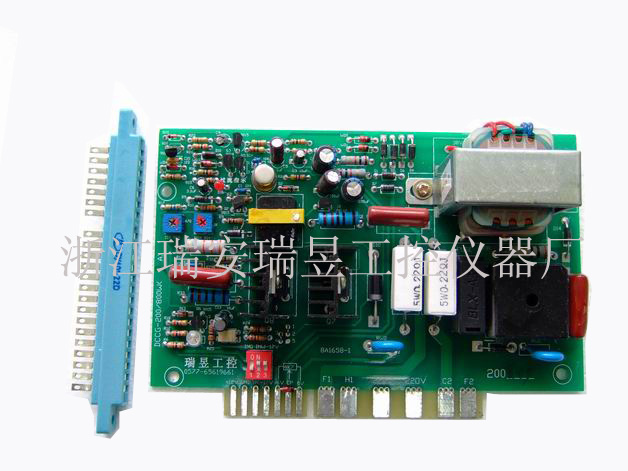

DCCG-200/800W系列直流电机调速板具有体积小、安装方便、调速精度高、价格低等优点，广泛使用于电线、电缆、轻工、纺织、造纸、化工、印染、冶金、橡塑、拉丝、挤出机械、医疗器械、食品生产、印刷包装等各种行业，并可与永磁、他激、并激、串激直流电机配套使用。
对小型直流电机电枢供电，使直流电机实现恒转矩无级调速。本装置主电路采用单相桥式半控电路，并带有电压负反馈，电流截止反馈电路及软启动等环节，提高了调速精度，限制启动电流，控制电路采用单结晶体管触发，电路线路简单，工作稳定可靠，并且温度补偿性能稳定。
可外接控制包括：位移控制器、霍尔双速控制器、NPN或PNP光电开关、电脑或变频器等模拟输出DC0-5V无级控制。光电开关和位移传感器可同时使用。替代TS-200/400W直流电机调速板。
二、参数
1、长期连续工作制
2、正常工作电压：220V（±10%）
3、最大输出电流：2.5A / 5.0A（断续）
4、调速范围：1：10
5、静态精度：5%
6、适配电机功率：50W—800W
7、电枢输出电压：DC0—220V
8、励磁输出电压：DC200V/1A
9、外形尺寸（长×宽（+插脚）×高）：162×105（+25）×55mm
10、接线方式：接插式
详细说明请下载说明书
