详细说明:

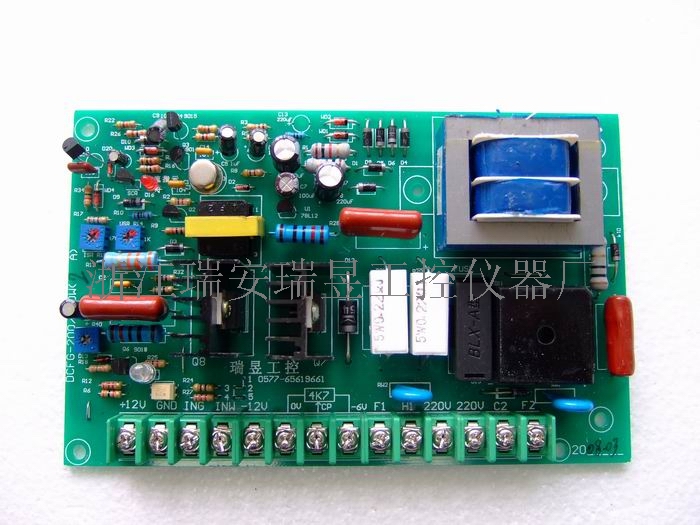

DCFG-200/800W系列直流电机调速板具有体积小、安装方便、调速精度高、价格低等优点,广泛使用于电线、电缆、轻工、纺织、造纸、化工、印染、冶金、橡塑、拉丝、挤出机械、医疗器械、食品生产、印刷包装等各种行业,并可与永磁、他激、并激、串激直流电机配套使用。
对小型直流电机电枢供电,使直流电机实现恒转矩无级调速。本装置主电路采用单相桥式半控电路,并带有电压负反馈,过流、短路截止保护电路及软启动等环节,提高了调速精度,限制启动电流,控制电路采用单结晶体管触发,电路线路简单,工作稳定可靠,并且温度补偿性能稳定。
可外接控制包括:位移控制器、霍尔双速控制器、NPN或PNP光电开关、电脑或变频器等模拟输出DC0-5V无级控制。光电开关和位移传感器可同时使用。替代TSFG-200/400W直流电机调速板及PNP型光控箱。
二、参数
1、长期连续工作制
2、正常工作电压:220V(±10%)
3、最大输出电流:2.5A / 5.0A
4、调速范围:1:10
5、静态精度:5%
6、适配电机功率:50W—800W
7、电枢输出电压:DC0—220V
8、励磁输出电压:DC200V/1A
9、外形尺寸(长×宽×高):162×100×55mm
10、接线方式:端子式
详细说明请下载说明书
