详细说明:
直流电动机的调速范围宽广,特别是低速特性是其他电机不可比拟的。调速特性平滑,过载能力强,热动和制动转矩较大,在许多调速性能要求较高场合仍能得到广泛使用。

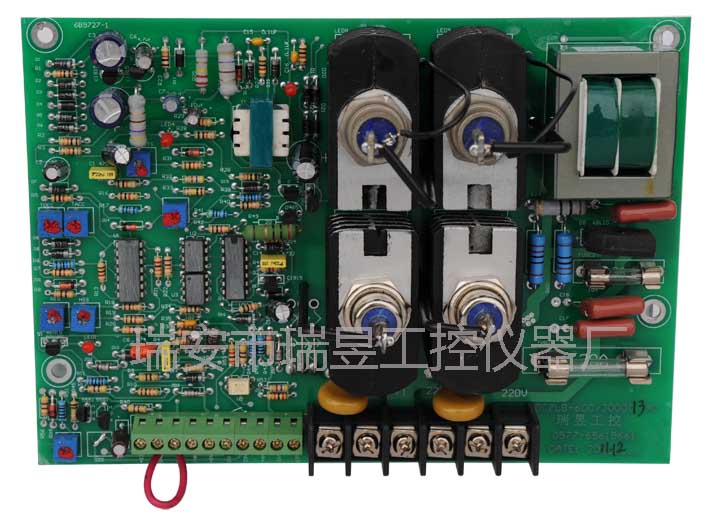

本控制板具有独特的可控硅触发方式,使其更加准确、可靠。该控制仪是结合国际标准要求,吸收先进的技术经验,大大改善了以往普通直流电机控制仪调速比低、低速力矩小、不能真正体现直流电机的特性等缺点。而该控制仪在克服传统缺点的同时在技术和器件上都有较大的改进,使得电机即使在速度开环情况下也可以达到闭环之效果,明显体现了直流电机的低速特性。并带有电压、电流负反馈,过流软保护及软启动等环节,工作稳定可靠,并且温度补偿性能稳定。
收卷装置主要是收卷张力控制问题,可分机械式和电气控制两种方法来实现张力控制。其中机械式是靠摩擦打滑器或其它打滑装置的打滑作用达到张力控制,这种方式灵敏度低,张力在预定值的2-3倍的范围内变化。电气控制方式是靠调节电动机的电流(扭力)、电压(转速)实现张力控制,控制精度高,结构简单,但控制系统较复杂。本控制仪采用电气控制系统来实现收卷恒张力控制,根据线盘直径的变化,通过控制系统自动调节电动机电枢电压使收卷盘的转速自动改变。保证收卷线速度,从而使收卷张力不变,效果明显。
本控制板广泛用于塑料机械、食品机械、线缆设备、机械加工、造纸、印刷、试验设备、化验室设备、搅拌设备等领域,可进行开环卷取张力控制、及由位移控制器组成闭环卷取张力控制和调速控制。
二、控制板规格
适用稀土永磁、铁氧体永磁、分激、串激和复激直流电机 |
额定功率(KW) |
0.2 |
0.4 |
0.6 |
0.8 |
1.1 |
1.5 |
2.2 |
3.0 |
4.0 |
5.5 |
7.5 |
额定转矩(N·M) |
1.3 |
2.6 |
3.9 |
5.2 |
7.2 |
9.8 |
14.3 |
19.5 |
26.0 |
35.8 |
49.0 |
额定电流(A) |
1.2 |
2.4 |
3.6 |
5 |
7 |
9 |
13 |
18 |
24 |
33 |
45 |
额定电压(V) |
220V单相(注:电机额定电压的不同,所需控制板的功率随之而改变) |
额定转速(r/min) |
1500r/min |
额定频率(HZ) |
50/60HZ |
外形尺寸(长ⅹ宽ⅹ高)mm |
192ⅹ136ⅹ70
(0.2~1.1KW) |
192ⅹ136ⅹ85
(1.5~2.2KW) |
192ⅹ168ⅹ110
(3~5.5KW) |
230ⅹ300ⅹ135
(7.5KW) |
输出电压 |
H1、C2 |
DC 0-195V |
F1、F2 |
DC200V |
速度变动率 |
电源电压变化
(±15%) |
0.2%以下 |
温度变化
-10ºC -40ºC |
0.05%以下 |
电源频率变化
(±3HZ) |
0.1%以下 |
缓冲启动装置 |
0-10秒可调 |
缓冲停止装置 |
0-10秒可调 |
限流负载保护装置 |
过载时自动降速(限流可调) |
性能特点 |
张力特性:低转速,大转矩;高转速,小转矩的特性。
同样也有力矩电机的高转速,大转矩;低转速,小转矩的特性。
负荷增加,转速下降,扭力增大,而输出功率不变。
调速特性:调速范围1:20;负荷转速变动0.2%以下。 |
适用条件 |
温度:-10-40ºC,不受日光直射处
湿度:85%下通风良好
避免灰尘过多和有金属粉粒的场合 |
详细说明请下载说明书
