详细说明:

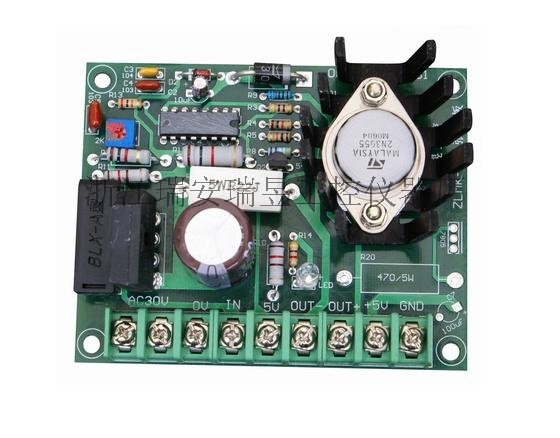

ZLMK分体式手动张力控制板是SZK系列手动张力控制器内的主控调节板,属于散件类产品,可以和其他散件类产品(如指针式电流表或数显式电流表等)配套使用,满足了客户对特殊机器的配置,ZLMK分体式手动张力控制板性能和SZK系列手动张力控制器相同。两者都有数字式和指针式两种可供选择。前者更具有直观形象的读数指示。主电路采用电源经变压器输出,整流滤波后,以调节脉宽占空比的方式调节电流的反馈型脉宽PWM控制输出,解决了以往大功率晶体管压降高、发热严重的问题,而且电路具有电流输出稳定,功率管发热低等特点,同时也使整机的结构紧凑。由于电路设计时采用了单电源30V输入故使张力板工作,接线更简单,并带过流和短路保护使系统更稳定可靠。
1、工作电压:AC30V±15%
2、输出电流:DC 0-2A(适配负载阻抗6-8Ω)
3、输出电压:DC 0-24V
4、电流波动:≤0.02A
5、输出辅助电压:DC5V、12V、100 mA
6、适配变压器:63W、220V/30V
7、适配磁粉离合器:0.5-20KG
8、外型尺寸:95×75×40(mm)(长×宽×高)
三、手动张力控制套件
包括:2A张力板、63WAC220:30 变压器、2A直流电流表、2W电位器及旋钮
详细说明请下载说明书
