 产品名称:巨龙 Z3K-T5系列光电开关
 详细说明:

产品编号:RY13-13

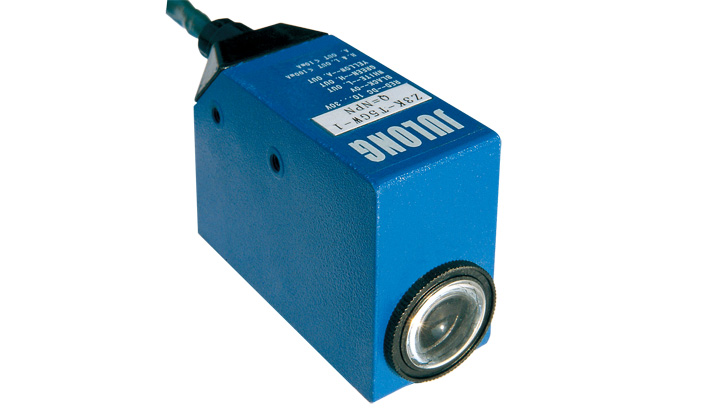

名称:Z3K-T5系列光电开关
Z3K—T5系列 标志检测型光电开关

 同光轴光路结构
 多种光源可选
 金属外壳抗干扰能力强
 带有模拟量输出

一、主要特点
      Z3K—T5系列标志检测光电开关是通过其本身发出之光源扫描在被检纸表面上。因表面颜色的不同而使反射回的光量不同,从而达到对颜色标记的识别。
      先进的光路实际,配合高光学性能的光学镜片,可承受较大的检测范围变化,对高反射系数纸面适应性更强
 具有白、蓝、绿、红等多种光源可选,对分辨各颜色带来方便。
 超高响应速度,可满足最快的检测需要。
 先进的内电路设计、抗各种电磁、杂光干扰性能优良、操作稳定、无误动作。
 具备灵敏度调节旋扭、手调有用螺丝刀调节兼备。
 精密的外壳造型,使得检测、安装更方便。
   二、产品型号
 光源选择:“R”表示红色光源,“G”表示绿色光源,“B”表示蓝色光源,“W”表示白色光源
 光斑选择:“1”表示原形光斑,“2”表示长条型光斑。

检测方式

同轴反射式

检测距离

12mm±3mm

供电电压VS

DC10-30V±10% 波纹≤10%

消耗电流

45mA以下

光源色谱

红、绿、蓝、白可选

光 点

圆形 长条型可选

检测角度

光线与被测物表面垂直 允许偏差±15°

响应时间

0.1-1ms

输出方式

亮动 暗动均有

输出指示

红色LED

输出电压

高电平Vs-≤1.5V) 低电平(≤1.2V

带载电流

100mA

模拟输出

0-10mA

电路保护装置

Vs电压有反极性保护,输出有短路保护。同时具有任意接错线保护

灵敏度

单圈可调

抗环境光

白炽灯3000Lx 太阳光10000Lx

防护等级

LP67

环保温度

操作-15℃—65℃ 保存-25℃—80℃

外壳材料

金属

引出线

Φ6.0五芯护套屏蔽电缆 标准长2M


光电开关光源选择指南表请下载详细说明书
