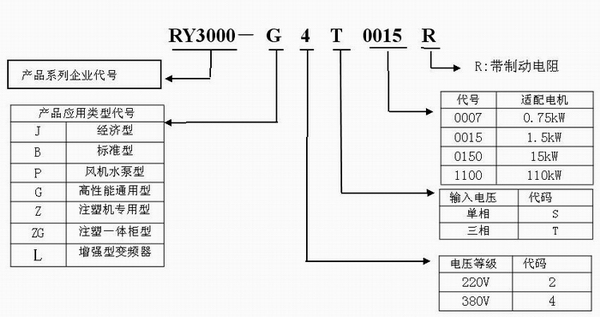

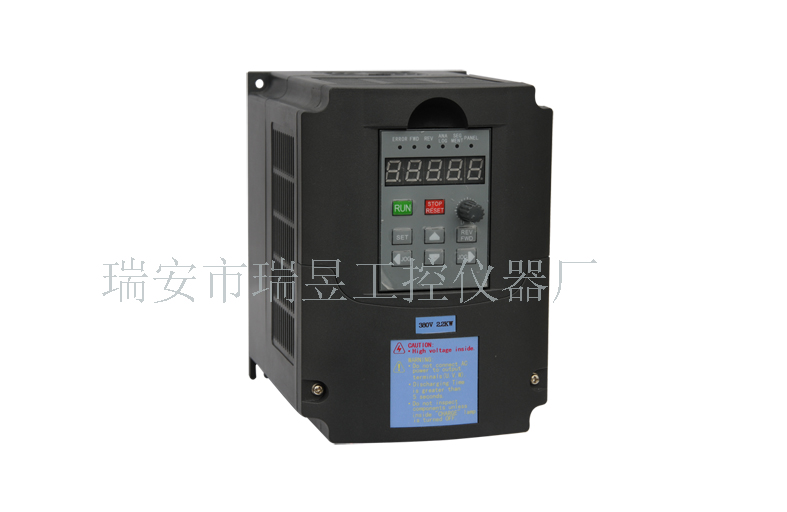

项目 |
标准规范 |
输入 |
额定电压/频率 |
单相220V、三相220V、三相 380V;50Hz/60Hz |
变动容许值 |
电压:-20% ~ +20% 电压失衡率:<3% 频率:±5% |
输出 |
额定电压 |
0~200V/220V/380V |
频率范围 |
0Hz~500Hz |
频率解析度 |
0.01Hz |
过载能力 |
Z型:110% 长期,180% 3分钟,200% 30秒,250% 1秒,300% 瞬间保护;
G型:110% 长期,150% 2分钟,180% 2秒,200% 瞬间保护;
P型:120% 1分钟,150% 1秒,180% 瞬间保护; |
主
要
控
制
特
性 |
调制方式 |
优化空间电压矢量SVPWM调制 |
控制方式 |
空间电压矢量SVPWM控制(具有最优低频死区补偿特性) |
频率精度 |
模拟设定:最高频率的0.2%
数字设定:最高频率的0.01% |
频率分辨率 |
模拟设定:最高频率的0.1%
数字设定:0.01Hz |
转矩提升 |
自动转矩提升:根据输出电流自动确定提升转矩
手动转矩提升:额定输出的0.1%~30.0% |
V/F曲线 |
五种方式:
恒转矩V/F曲线
1种用户定义多段V/F曲线方式
3种降转矩特性曲线方式(2.0次幂、1.7次幂和1.2次幂) |
加减速曲线 |
两种方式:直线加减速、S曲线加减速;
七种加减速时间,时间单位(分/秒)可选;
0.1秒~6000秒连续可设。 |
直流制动 |
动作频率:0~15Hz
制动时间:0~60秒
制动电流:0~80% |
能耗制动 |
内置能耗制动单元,可外接制动电阻 |
点动 |
点动频率范围:0.1Hz~50.00Hz,点动加减速时间0.1~60.0秒 |
启动信号 |
正传 、 反转 、点动可选 |
内置PI |
可方便地构成闭环控制系统,运用于压力控制,流量控制等过程控制。 |
多段速运行 |
通过内置PLC或控制端子实现多段速运行 |
纺织摆频 |
可实现预置频率、中心频率可调的摆频功能 |
自动电压调整(AVR) |
当电网电压变化时,可以自动调节维持输出电压恒定不变。 |
自动节能 |
根据负载情况,自动优化V/F曲线,实现最高效率和最大节能运行 |
自动限流 |
快速电流自动抑制能力,确保在加速过程中及冲击性负载下不发生过流,防止频繁过流故障跳闸。 |
定长控制 |
到达设定长度后变频器停机 |
通讯功能 |
具有RS485标准通讯接, 口,支持ASCII和RTU两种格式的MODBUS通讯协议。具有主从多机联动功能 | , TR>
运行命令通道, o:p> |
操作面板给定;控制端子给定;串行口给定;可三种方式切换 |
频率设定通道 |
键盘模拟电位器给定;键盘▲、▼键给定;功能码数字给定;串行口给定;端子UP/DOWN给定;模拟电压给定;模拟电流给定;脉冲给定;组合给定;可多种给定方式随时切换 |

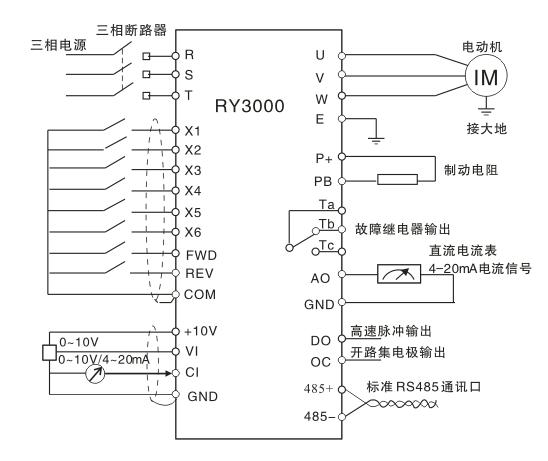

开关输入通道 |
正、反转指令;8路可编程开关量输入,可分别设定35种功能。 |
模拟输入通道 |
2路模拟信号输入,4~20mA、0~10V可选 |
模拟输出通道 |
模拟信号输出, 4~20mA或0~10V可选,可实现设定频率、输出频率等物理量的输出 |
开关、脉冲输出通 道 |
1路可编程开路集电极输出;1路继电器输出信号;1路0~20KHz脉冲输出信号,实现各种物理量输出 |
低噪音运行 |
载波频率1.0~15Hz连续可调,可最大限度地降低电机噪声。 |
操作
面板 |
LED数码显示 |
可显示设定频率、输出电压、输出电流等参数 |
LCD液晶显示 |
中文液晶显示键盘,可选配。 |
外接仪表显示 |
输出频率、输出电流、输出电压显示等物理量显示 |
按键锁定 |
实现按键的全部锁定 |
参数拷贝 |
使用远控键盘可以实现变频器之间的功能码参数拷贝功能。 |
保护功能 |
过压、欠压、过流、电子热继电器、输入输出缺相、过热、硬件故障、外部设备故障、电流检测故障、接地故障、通信故障保护 |
任选件 |
制动组件;远程操作面板;LCD液晶键盘;远程电缆;键盘安装座等 |
环境 |
使用场所 |
室内,不受阳光直射,无腐蚀、易燃性气体,无油雾、尘埃等 |
海波高度 |
低于1000米(高于1000米时需降额使用) |
环境温度 |
-10℃~+40℃ |
湿 度 |
小于90%RH,无结露 |
振 动 |
小于5.9米/秒2(0.6M) |
存储温度 |
-20℃~+60℃ |
结构 |
防护等级 |
IP20(在选用状态显示单元或键盘的状态下) |
冷却方式 |
强制风冷 |
安装方式 |
壁挂式,柜内安装 |
