详细说明:

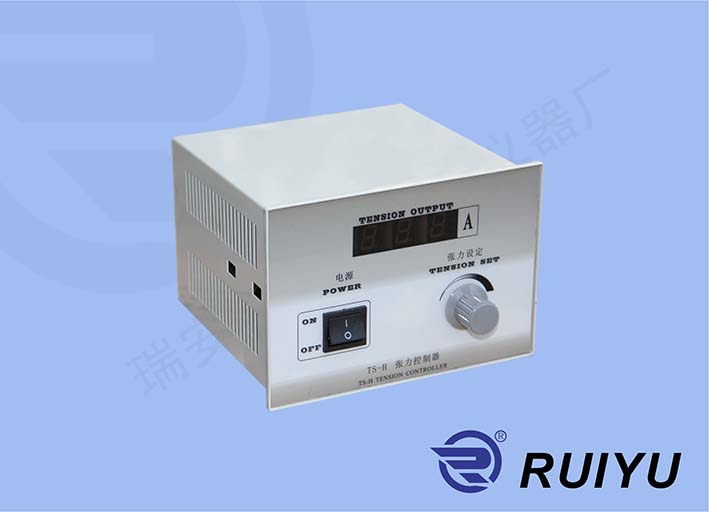

TS-H数显式张力控制器主电路采用电源经变压器输出,整流滤波后,以调节脉宽占空比的方式调节电流的反馈型脉宽PWM控制输出,解决了以往大功率晶体管压降高、发热严重的问题,而且电路具有电流输出稳定,功率管发热低等特点,同时也使整机的结构紧凑。由于电路设计时采用了单电源30V输入故使张力板工作,接线更简单,并带过流和短路保护使系统更稳定可靠。
二、参数
TS-H数显式张力控制器参数:
1、输入电压:AC220V±15% 50/60HZ
2、输出电流:DC 0-2A(适配负载阻抗8-12Ω)
3、输出电压:DC 0-24V
4、电流波动:≤0.02A
5、输出辅助电压:DC5V、12V、100 mA
6、适配磁粉离合器:0.5-20KG
7、外型尺寸:150×115×110(mm)(长×宽×高)
详细说明请下载说明书
