产品编号:RY03-01
一、简介

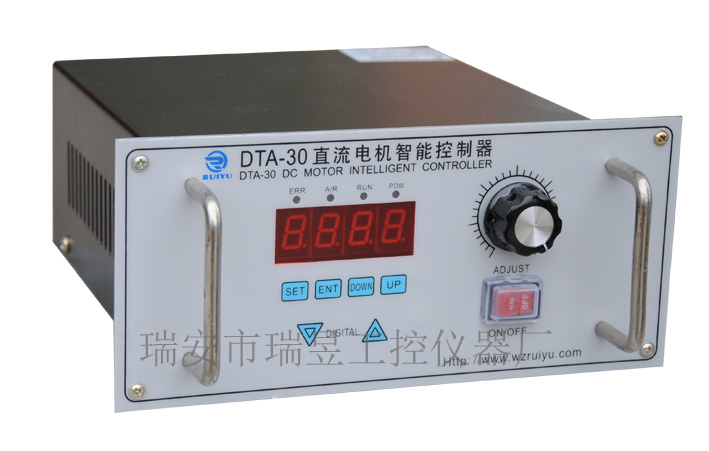

直流电机智能力矩控制器通过控制电机的电流来控制电机扭矩,实现了电流和转速的双闭环控制,使电机在堵转或低速状态下运行。精确的电机电流读取结合善的故障保护功能,使受控制电机稳定的工作在额定参数下。本控制器可广泛的应用到数控机床、自动化设备、线绕设备、印刷机械、光缆线缆设备、包装机械、清洗设备、电工机械、食品加工机械、橡胶机械、生物设备、印制电路板设备、实验设备、纺织印染、焊接切割、轻工机械、物流输送设备、机车车辆、医疗设备等设备上。
优点:
1.具有高力矩惯量比,低速转矩大,长时间堵转不发热不烧电机
2.可直接耦合传动,省去减速箱传动链,安装方便,节约成本。
3.电机反应速达快,线性度好,结构紧凑。
4.采用数字控制方式,人际界面人性化,接口方式灵活,可适应不同应用场合。
二、控制器规格
适用稀土永磁、铁氧体永磁、分激、串激和复激直流电机 |
额定功率(KW) |
0.2 |
0.4 |
0.6 |
0.8 |
1.1 |
1.5 |
2.2 |
3.0 |
额定转矩(N·M) |
1.3 |
2.6 |
3.9 |
5.2 |
7.2 |
9.8 |
14.3 |
19.5 |
额定电流(A) |
1.5 |
2.6 |
4.0 |
5.6 |
7.5 |
10 |
13 |
20 |
额定电压(V) |
220V单相(注:电机额定电压的不同,所需控制板的功率随之而改变) |
额定转速(r/min) |
1500r/min |
额定频率(HZ) |
50/60HZ |
外形尺寸(长ⅹ宽ⅹ高)mm |
220*100*240 |
开孔尺寸(长ⅹ宽)mm |
190*90 |
输出电压 |
电枢H1、C2 |
DC0-200V |
励磁F1、F2 |
DC200V |
加速度 |
0-30可调 |
调速范围 |
0-100档 |
电流范围 |
0-500档 |
功能 |
短路、过流保护 |
吹膜机直流收卷应用实例:
详细说明请下载说明书
