 产品名称:DS-30 系列直流电机智能调速板
 详细说明:

产品编号:RY10-06

一、简介

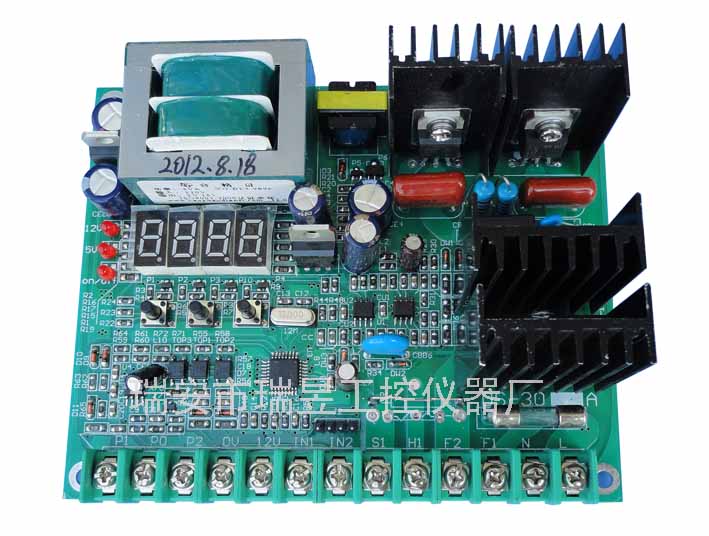

  DS-30系列直流电机智能调速板,是本厂生产的高品质、多功能、低噪音、低速大转矩的智能调速板。DS-30系列直流电机调速板采用直流伺服控制方法,实现了电机电流和速度的双闭环双分离控制,电机实际电流精确值读取结合短路、过流保护功能使受控制电机工作在理想状态下。专业级的EMC-EMI设计增强了控制器对工业环境的适应能力,减少了智能调速板出现故障的机率,给用户带来了使用上的方便,也大大提高了智能调速板的性价比。



二、智能调速板规格



1、工作电压:AC220V±10%  50Hz

2、输出电流:0-5A

3、调速范围:0-100

4、适配电机最大功率:0.75KW

5、电枢输出电压:DC 0-220V

6、励磁输出电压:DC 200V

7、外形尺寸(长ⅹ宽ⅹ高):105x128x50

8、接线方式:端子式

三、配线图

   本控制板接线端分为主回路和控制回路两部分,用户配线时必须依照下图所示进行正确配线。

                                                       基本配线图

        主回路端子

   控制回路端子



2.1本控制板主回路端子功能说明

端子名称

功能说明

LN

单相AC220V电源输入端子

H1S1

直流电机电枢

F1F2

直流电机励磁



2.2控制回路端子说明及功能

端子名称

功能说明

V1

DC12V  8mA电源输出,只提供电位器使用

PO

外部模拟量信号输入

IN1

外部启动信号输入

IN2

双速控制选择信号输入

12V

DC12V   100mA电源输出

CM

电源0V


详细说明请下载说明书
