详细说明:
产品编号：RY03-03
一、
简介

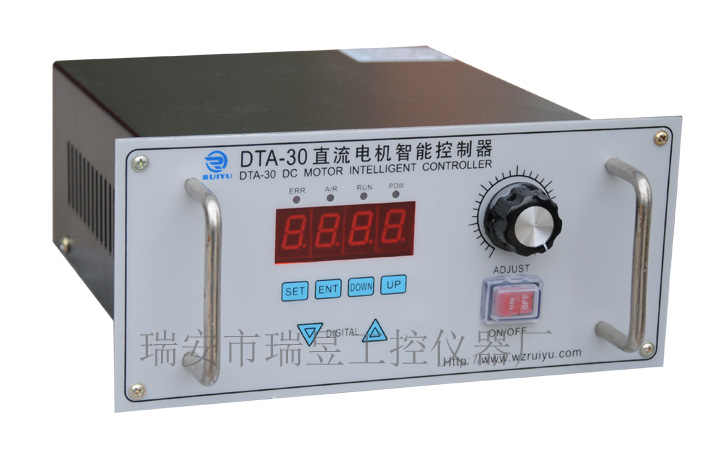

DTA-30系列扭矩控制器是浙江瑞安瑞昱工控仪器厂生产的高品质、多功能、低噪音器,DTA30系列直流电机扭矩控制器采用直流伺服控制方法，实现了电机电流和速度的双闭环双分离控制，电机实际电流精确值读取结合短路、过流保护功能使受控制电机工作在理想状态下。专业级的EMC-EMI设计增强了控制器对工业环境的适应能力，减少了控制器出现故障的机率，此直流电机扭矩控制器还含计米功能（配合多种传感器，如霍尔传感器），多功能控制器给用户带来了使用上的方便，也大大提高了控制器的性价比。
该控制器主要应用于缠绕设备以及生产线中的张紧辊，如造纸、纺织、吹塑薄膜等设备制造工业上。直流扭矩控制器被用于张力控制或与浮动辊及位移控制器配合作为补偿使用，效果更佳。
二、优点：
1.具有高力矩惯量比，低速转矩大，长时间堵转不发热不烧电机
2.可直接耦合传动，省去减速箱传动链，安装方便，节约成本。
3.电机反应速达快，线性度好，结构紧凑。
4.采用数字控制方式，人际界面人性化，接口方式灵活，可适应不同应用场合
三、控制器规格
|
适用稀土永磁、铁氧体永磁、分激、串激和复激直流电机 |
额定功率（KW） |
0.2 |
0.4 |
0.6 |
0.8 |
1.1 |
1.5 |
2.2 |
3.0 |
|
额定转矩（N·M） |
1.3 |
2.6 |
3.9 |
5.2 |
7.2 |
9.8 |
14.3 |
19.5 |
|
额定电流（A） |
1.5 |
2.6 |
4.0 |
5.6 |
7.5 |
10 |
13 |
20 |
|
额定电压（V） |
220V单相（注：电机额定电压的不同，所需控制板的功率随之而改变） |
|
额定转速(r/min) |
1500r/min |
|
额定频率(HZ) |
50/60HZ |
|
外形尺寸(长ⅹ宽ⅹ高)mm |
220*100*240 |
|
开孔尺寸(长ⅹ宽)mm |
190*90 |
|
输出电压 |
电枢H1、C2 |
DC0-200V |
|
励磁F1、F2 |
DC200V |
|
加速度 |
0-30可调 |
|
调速范围 |
0-100档 |
|
电流范围 |
0-500档 |
|
功能 |
短路、过流保护 |
详细说明请下载说明书
